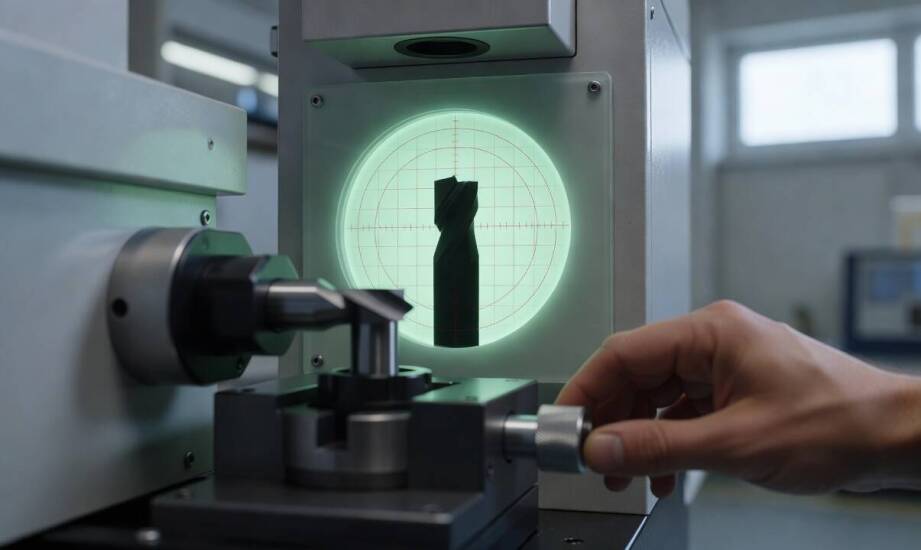

Jak klasyczny projektor profilowy w presetterze narzędziowym pokazuje geometrię ostrza i jej granice

Obraz krawędzi skrawającej rzucany na ekran urządzenia pomiarowego ujawnia szczegóły geometrii ostrza w powiększeniu od dziesięciu do pięćdziesięciu razy. Nowoczesny sprzęt kontrolny pozwala błyskawicznie wychwycić wady, które determinują żywotność wyposażenia obrabiarek. Optyczna weryfikacja uwidacznia rzeczywiste kąty, promienie zaokrąglenia oraz długości krawędzi. Próba oceny stanu technicznego frezu wyłącznie na podstawie obserwacji nieuzbrojonym okiem prowadzi do systematycznych odchyleń rzędu setnych milimetra. Przekłada się to na kosztowne błędy obróbkowe i przyspieszone zużycie wrzeciona.

Jak klasyczny układ optyczny ukazuje geometrię ostrza?

Światło w tradycyjnym urządzeniu przechodzi przez szklany stolik od dołu, pada na zamocowane w uchwycie wiertło lub frez i tworzy ostry cień. Wykorzystując projektor do pomiaru narzędzi toolprestetter, operator widzi zarys powiększony przez soczewki i rzucony na matowy ekran z obrotową siatką podziałkową. Telecentryczny układ optyczny gwarantuje stałe powiększenie bez względu na ułożenie detalu na stoliku, co skutecznie eliminuje groźne zniekształcenia perspektywy. Technik zyskuje wyraźny wgląd w kluczowe parametry techniczne ostrza. Czytelne stają się kąty natarcia i luzu, promień zaokrąglenia krawędzi roboczej, precyzyjne długości odcinków skrawających oraz ogólna symetria względem osi narzędzia.

Proces weryfikacji polega na obróceniu siatki ekranu w taki sposób, aby wyrównać jej linie referencyjne z wyświetlonym profilem. Właściwe ustawienie badanego elementu względem ustalonego punktu odniesienia stanowi warunek konieczny dla uzyskania miarodajnego odczytu. Linią bazową jest w tym przypadku zazwyczaj płaszczyzna uchwytu lub powierzchnia czołowa samej oprawki. Dzięki takiej konfiguracji uzyskany obraz można bezpośrednio i wiarygodnie odnieść do rysunku technicznego maszyny CNC. Przygotowywanie pakietu poza przestrzenią roboczą obrabiarki drastycznie redukuje czas przestojów i chroni cenne maszyny przed awariami.

Źródła błędów pomiarowych a rozwój technologii wizyjnych

Precyzja podglądu zależy od kilku krytycznych czynników, które mogą zafałszować ostateczny wynik analizy geometrycznej. Do podstawowych problemów zalicza się zabrudzoną optykę delikatnie rozmywającą kontury oraz niejednoznaczne krawędzie wynikające z obecności resztek chłodziwa, mikrozadziorów lub wczesnego zużycia powłoki. Niewłaściwie dobrane, słabe oświetlenie sprawia, że błędna interpretacja cienia przez pracownika prowadzi do wypuszczenia na halę uszkodzonego sprzętu. Stabilność obrazu obniżają także drgania mechaniczne przenoszone z posadzki, nagłe wahania temperatury otoczenia oraz ewentualne uszkodzenia powierzchni szklanego stolika referencyjnego.

Tradycyjny rzut optyczny daje bezpośrednią informację wizualną, jednak w nowoczesnych halach to zautomatyzowane systemy kamerowe przejmują obsługę najbardziej wymagających procesów kontrolnych. W te rygorystyczne normy wpisuje się ZOLLER Polska, dostarczając zakładom produkcyjnym urządzenia redukujące wpływ subiektywnej oceny człowieka na ostateczny wynik. Cyfrowa analiza pikseli zapewnia błyskawiczną detekcję mikrouszkodzeń i tworzy pełną historię archiwizacji wyników. Zmęczenie wzroku operatora przestaje mieć znaczenie, a proces weryfikacji nietypowych, wielostopniowych frezów staje się wysoce powtarzalny i w pełni zautomatyzowany.

Skuteczna weryfikacja ostrzy skrawających warunkuje rentowność zakładów w przemyśle maszynowym, lotniczym oraz motoryzacyjnym. Zaawansowane przyrządy ustawczo-pomiarowe wspierają technologię obróbki na najwyższym poziomie i minimalizują ryzyko powstawania braków produkcyjnych. Klasyczny rzut cienia przydaje się podczas szybkiej, jednostkowej oceny specyficznego zarysu przez wykwalifikowanego technika. Kiedy jednak priorytetem staje się absolutna powtarzalność seryjna, przestrzeganie surowych norm tolerancji oraz ochrona drogich detali przed wadliwą obróbką, integracja analizy cyfrowej z kamerami o wysokiej rozdzielczości pozostaje kluczem do nowoczesnego zarządzania gospodarką narzędziową.
